アパッチ改造記もいよいよ今回が最終回です。
ほぼ週末のみの作業だったので、ちょいと時間がかかりましたがなんとか完成までたどり着けました(笑)
以前の記事で紹介したLEDの回路ですが、その後KiCadというフリーの回路作成ソフトで回路図と基板レイアウトを作成して、Elecrowというショップへ基板の作成を依頼していました。
5cm四方以下、2層基板、5枚で$13と格安のお店です。

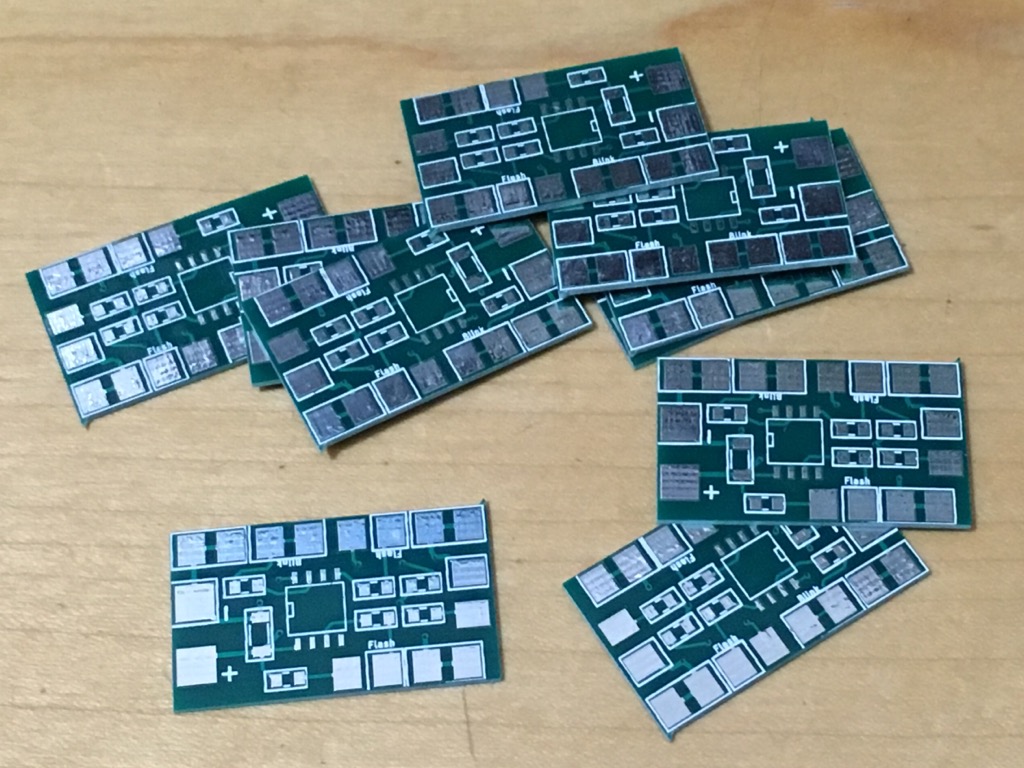

注文してから届くまで10日とそこそこ早く届きます。
届いたのは何故か10枚でしたが、元のサイズが小さいのでおまけと考えておきます(^^;

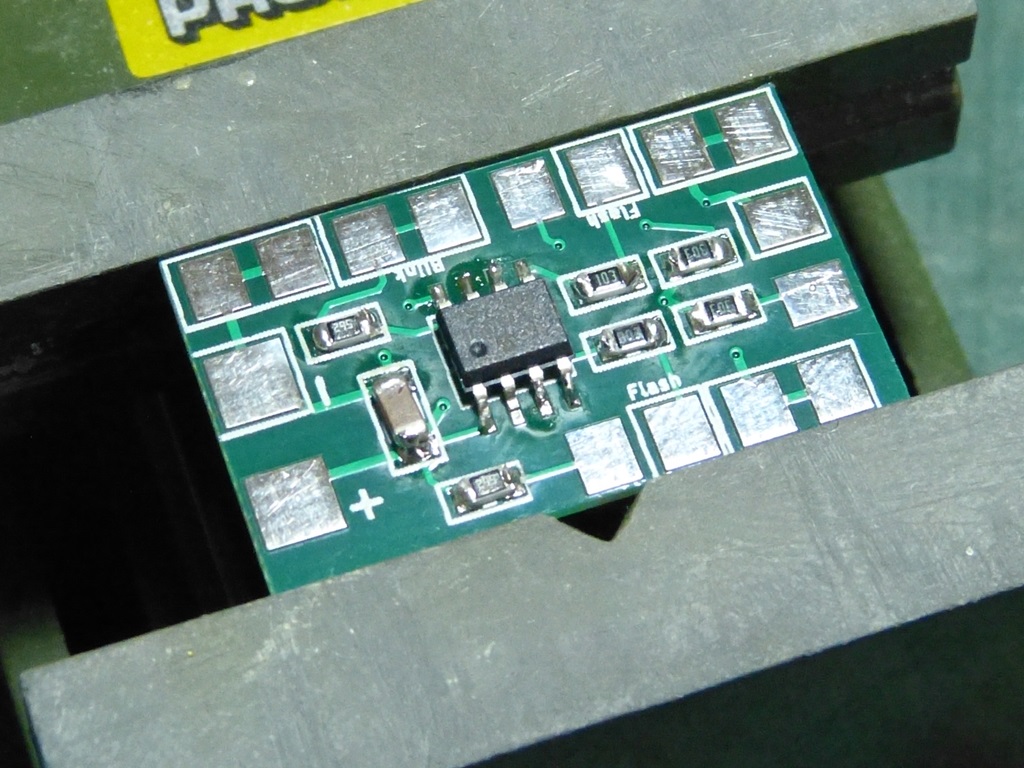

部品をハンダ付けしていきます。
電飾の制御だけなので、PICといくつかの抵抗とコンデンサのみと実にシンプルな基板です。

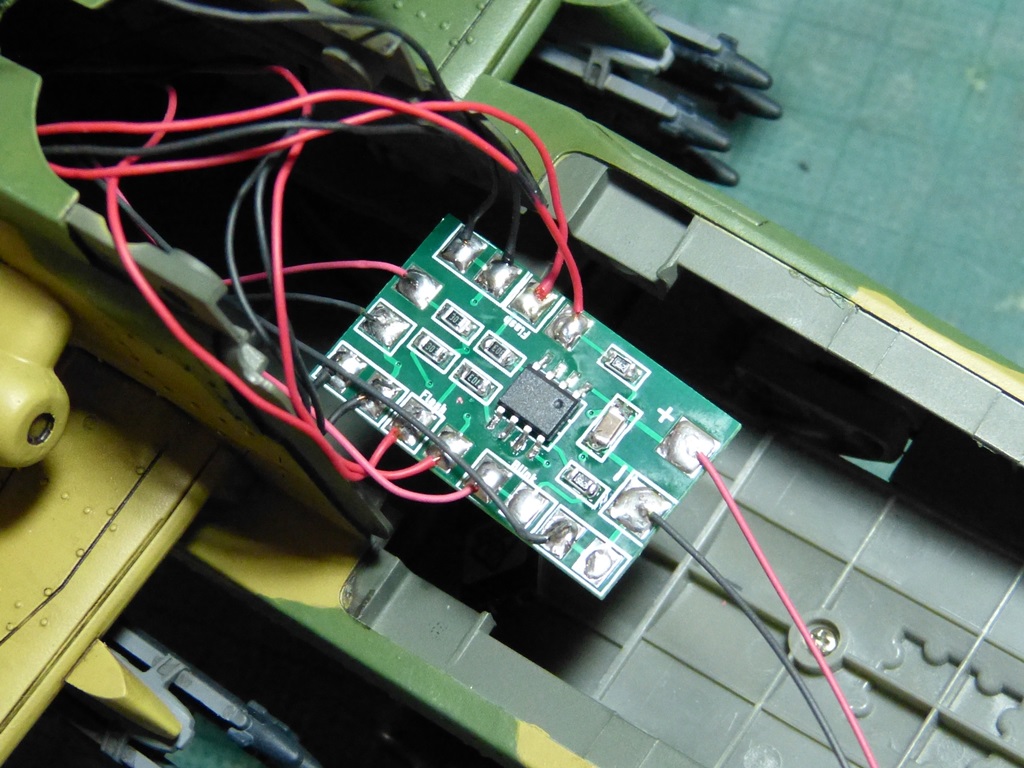

そして配線。
コードをハンダ付けするパッドはもう少し小さくても良さそうです。
もう少し小さい基板も設計していますが、あと5mmは小さく出来そうです。
メカ積みをして、完成です♪
電飾の動きを動画に撮ってみました。
ちょっとアップ気味に数枚撮ってみました(笑)
さて、アパッチが完成した事ですし、次はカリプソともう一機取り寄せてある、Heli Scale Qualityの機体の作成を進めていきます。
